《RKJXW2系列》多功能操作裝置
文章出處:常見問題 網責任編輯: 深圳市興德康電子有限公司 閱讀量: 發表時間:2018-10-22
ALPS公司開發出適合于車載設備集中控制的《RKJXW2系列》多功能操作裝置。從本月起開始出售樣品。
如今、汽車導航系統成為汽車上不可缺少的設備。累計生產數量年年增加、2012年3月份比上年同期增加約12%而達到5000萬臺、同年9月份突破了5300萬臺※。
除了汽車導航系統的精度有了提高之外、地圖的自動更新及收看電視、重放音樂、后視攝像頭、與智能電話的互動等多功能化的發展也在推動汽車導航系統的普及。但是、在創造便利且舒適車內環境的同時、多功能化的發展使按鍵和旋鈕越來越多、再加上空調等設備、操作非常繁雜。
而且、為了提高可視性或使TV、DVD的收視收聽環境變得舒適、加大顯示器、設置場所也從主控臺區域移到儀器板之上等、難以在顯示器上進行觸摸板操作的產品也開始上市。在這種情況下、從安全性的觀點出發、要求一種盡量使視線保持向前的情況下能可靠地進行手中操作的同時能得到明快的操作反饋且兼有出色堅固性的裝置。

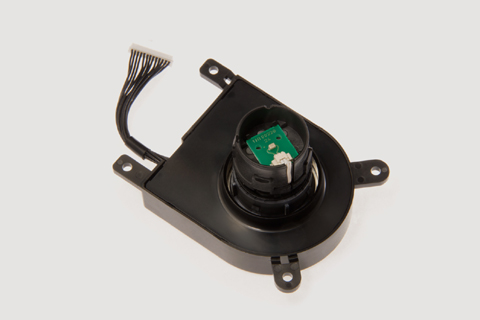

ALPS公司作為面向上述課題的解決方案、在同行業首次開發出兼有好觸感和堅固性的、能夠用一個裝置實現多種操作的多功能操作裝置-《RKJXW2系列》。組合了進行8方向及中央按動操作的桿狀控制器和進行旋轉操作的ALPS公司生產中空軸編碼器-《EC40A》、從而能夠通過一個裝置實現各種操作。
本產品開發時利用獨有的機構設計技術、通過在進行8個方向操作時產生點擊感、不僅提供可靠觸感的同時還實現了篤實且圓滑的操作觸感。另外、還考慮到旋鈕操作時的用力方法等、通過優化軸的粗細確保了車載設備所要求的堅固性。
而且、在本產品的中央按鈕操作部上內存了LED、并且在旋鈕部上設定文字和標記、從而通過舒適的操作觸感和光照、創造出優雅的車內印象。
※JEITA 2012年度民用電子設備國內生產統計

【主要特長】
在同行業首次實現了兼有良好的操作觸感和出色堅固性的多功能操作裝置
采用了可實現8方向操作、中央按動操作、旋轉操作的雙軸結構
通過獨自的結構設計、演繹出操作時的反饋及篤實的操作觸感
面向車載設備、優化了軸的粗細、確保了堅固性
通過用線束(Harness)取出輸出信號、容易在整機廠進行安裝
【主要用途】
汽車導航系統、汽車音響、汽車空調等的操作
【主要規格】
產品名稱RKJXW2系列
外形尺寸(W×D×H)67.0mm x 61.0 mm x 53.0mm
額定電源D.C. 5V、10mA
使用溫度范圍-40℃ ~ +85℃
內周操作
操作方法中央按動操作8方向操作
工作力3.0N3.5N
行程1.4mm3.0mm(軸頂端)
工作壽命100,000次各方向30,000次
外周操作
操作方法旋轉操作
掣子扭矩0.04Nm
掣子點數30掣子
工作壽命30,000次
