一、電阻

1、電阻的外觀及圖形

  定義：在電路中阻礙電流流過的元件。

  符號：R。

  單位：歐姆（Ω）。還有千歐(kΩ)、兆歐(MΩ)。

2、電阻的作用

主要作用是分壓和分流。

3、電阻的分類

按材料分：碳膜電阻、水泥電阻、金屬膜電阻和線繞電阻等不同類型。

按功率分：1/16 W、1/8W 、1/4W、1/2W、1W、2W等。

按電阻值的精確度分：± 5%、± 10%、± 20%等普通電阻。還有精確度為

  ± 0.1%、± 0.2%、± 0.5%、± 1%和 ± 2%等精密電阻。

按安裝方式分：插件電阻、貼片電阻。

4、電阻的單位換算

   1MΩ=103kΩ（千歐）

   1K= 103Ω（歐姆）

5、電阻的標識及封裝

① 直標法

  直接把標稱阻值或允許偏差印在電阻上。

圖1標稱阻值為20kΩ、允許偏差為±0.1%。

圖2標稱阻值為1.2kΩ、允許偏差為±10%。

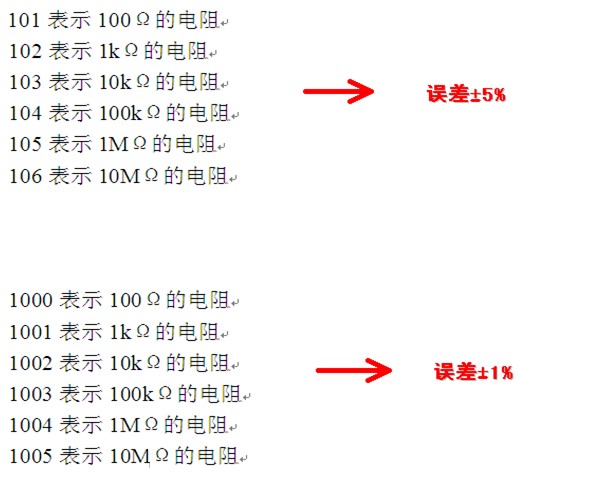

②數碼標識法

如：434=43×104=43×10000=430K。

    2702=270×102=270×100=27K。

倉庫內的貼片電阻有：

 1MΩ——105 誤差：±5%；   1MΩ——1004 誤差：±1%；

 1KΩ——102 誤差：±5%；   1KΩ——1001 誤差：±1%；

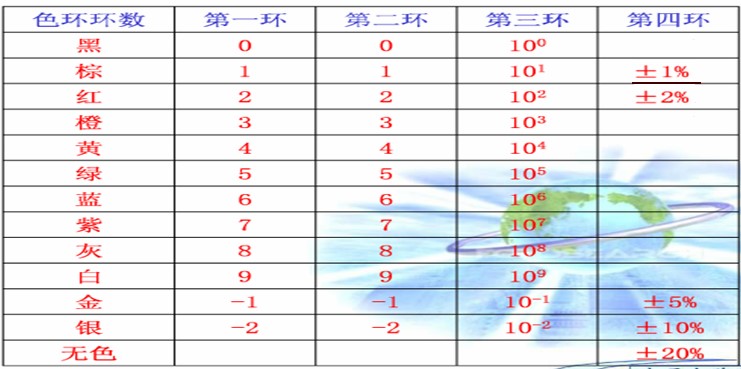

 ③色標法將不同顏色的色環涂在電阻器上來表示電阻的標稱值及允許誤差。

                                   顏色與所代表的數字對應關系

④文字符號法 將數字、文字符號兩者有規律組合起來表示電阻器的主要參數。

    0.1Ω=Ω1=0R1； 3.3Ω=3Ω3=3R3；3K3=3.3KΩ。

貼片電阻的封裝：

              0201   1/20W

              0402   1/16W

              0603   1/10W

              0805   1/8W

              1206   1/4W

              1210   1/3W

插件電阻封裝：

              AXIAL0.3-AXIAL0.7 其中0.3—0.7是指電阻的長度。

 6、電阻的檢測

   通常來說，使用萬用表可以很容易判斷出電阻的好壞。將萬用表調節在

   電阻擋的合適擋位，用萬用表的兩個表筆放在電阻的兩端，就可以從萬

   用表上讀出電阻的阻值。

二、電容

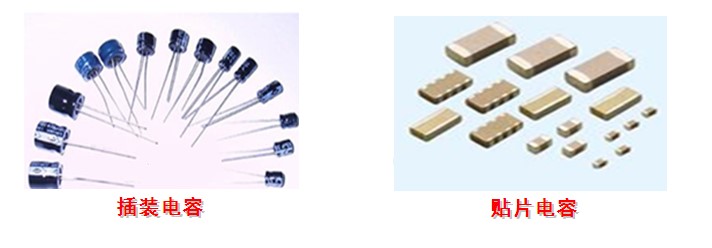

1、電容的外觀及圖形

定義：是一種儲存電荷的容器。

符號：C。

單位：法拉，簡稱法（F ），常用的還有毫法（mF）、微法（μF）、

      納法（nF）和皮法（pF）。

2、電容的作用

  濾波、隔直通交、旁路、耦合、儲能等。

  濾波：是盡可能減小脈動的直流電壓中的交流成分，保留其直流成分，使輸出電

        壓紋波系數降低，波形變得比較平滑。

  旁路：就是并聯一個通道的意思。電子電路中，一般是用一個電容與電阻并聯，

        將電阻上的交流電壓成分進行“短路”，提供一個交流通道，稱為旁路電   容。它對電阻上的直流電壓不起作用。

  耦合：它的作用是允許交流信號正常通過，而隔斷上一級放大電路的直流電流，使之對下一級放大電路工作點不會產生影響。

  儲能：儲存電荷。

3、電容的分類

按結構分：固定電容器、可變電容器。

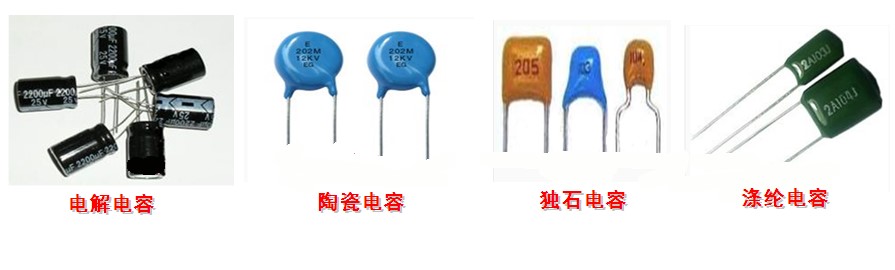

按材料分：電解電容、陶瓷電容、云母電容、聚苯乙烯薄膜電容、滌綸電容、

            金屬化紙介電容、聚丙乙烯電容、獨石電容、玻璃釉電容器。

4、電容的單位換算

   1F（法拉）= 103 mF （毫法）=106 μF （微法）

   1μF（微法）= 103 nF（納法）= 106pF（皮法）

   一般1μF以上的電容均為電解電容，而1μF以下的電容多為瓷片電容，當然也有

   其它的如：獨石電容、滌綸電容、小容量的云母電容等。

5、電容的標識及封裝

   ① 直標法

     將電容容量、偏差、耐壓直接標在電容體上。

     例：0.22μF，±10%，35V。

   ②數碼標識法

     用三位數表示容量。第1、2位表示有效數，第三位表示乘數（10n）

     通常以pF作單位。

     例如：103=10×103pF

   ③文字符號法

     用字母或數字有規律組合表示電容器的參數。

     例：6P8K =6.8PF  誤差：±10%

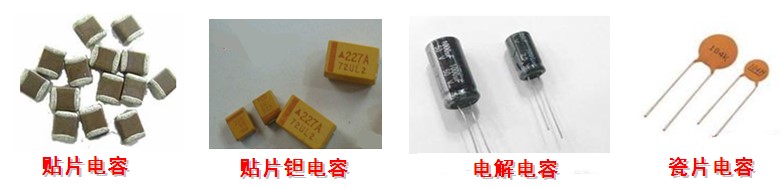

常用貼片電容的封裝：

   貼片電容：  0402、0603、0805、1206。

   貼片鉭電容：A型（3216）、B型（3528）、C型（6032）、D型（7343）。

     如：A殼=長3.2mmX寬1.6mm-厚度1.8mm

倉庫內的電容有：

貼片電容：

          103—0.01μF      104—0.1μF

          105—1μF         106—10μF

三、電感

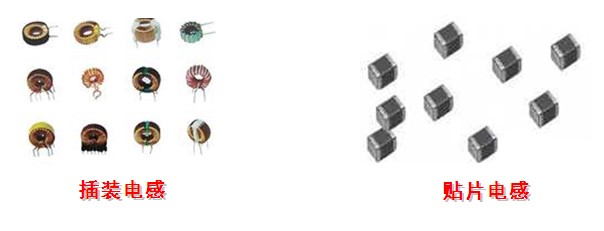

1、電感的外觀及圖形

電感是閉合回路的一種屬性。當線圈通過電流后，在線圈中形成磁場感應，感應

  場又會產生感應電流來抵制通過線圈中的電流。這種電流與線圈的相互作用關系稱為電的感抗，也就是電感，單位是“亨利（H）”。

2、電感的作用

  隔交通直、濾波。

3、電感的分類

按安裝方式分：貼片電感器，插件電感器。

按結構分：線繞式電感器和非線繞式電感器。

按電感的作用分： 振蕩電感、校正電感、阻流電感、濾波電感。

4、電感的單位換算

     電感量的基本單位是亨利（簡稱亨），用字母“H”表示。

     常用的單位還有毫亨（  mH）和微亨（μH）。

     1H=103mH

     1mH=103μH

5、電感的標識

    允許偏差是指電感器上標稱的電感量與實際電感的允許誤差值。

     一般電感：誤差值為±20%，用M表示；誤差值為± 10%，用K表示。

     精密電感：誤差值為± 5%，用J表示；誤差值為± 1%，用F表示。

     如：100M，即為10μH，誤差20%。

四、二極管

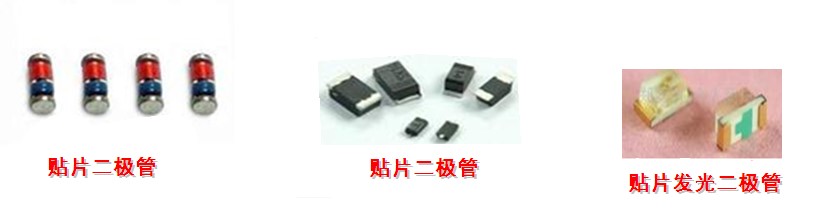

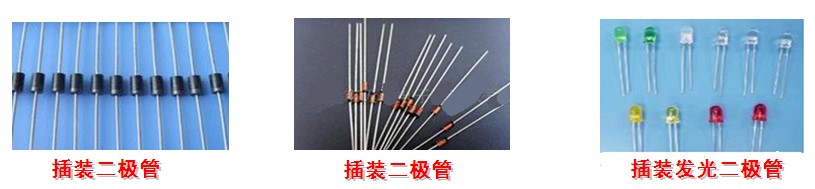

1、二極管的外觀及圖形

2、二極管的作用

   最大的特性就是單向?qū)щ姡簿褪请娏髦豢梢詮亩O管的一個方向流過。

   整流：整流二極管主要用于整流電路，即把交流電變換成脈動的直流電。

   開關：二極管在正向電壓作用下電阻很小，處于導通狀態，相當于一只接通的

         開關；在反向電壓作用下，電阻很大，處于截止?fàn)顟B(tài)，如同一只斷開的

         開關。

   穩壓：是利用二極管的反向擊穿特性制成的，在電路中其兩端的電壓保持基本不

         變，起到穩定電壓的作用。

3、二極管的分類

按材料分：鍺二極管和硅二極管。

按用途分：整流二極管、穩壓二極管、開關二極管、發光二極管等。

4、二極管的檢測

  測二極管時，使用萬用表的二極管的檔位。若將紅表筆接二極管陽（正）極，黑    表筆接二極管陰（負）極，則二極管處于正偏，萬用表有一定數值顯示。若將紅表筆接二極管陰極，黑表筆接二極管陽極，二極管處于反偏，萬用表高位顯示為“1”或很大的數值，此時說明二極管是好的。 在測量時若兩次的數值均很小，則二極管內部短路；若兩次測得的數值均很大或高位為“1”，則二極管內部開路。

  倉庫內的二極管：

  1N4007 (M7)、1N4148、SR160(SS16)、發光二極管、穩壓二極管。

  1N的意思：因?yàn)槎O管是一個PN結組成所以開頭是1N也就是一個PN結，1N開頭的都是二極管。

  SR的意思：表示肖特基的符號，160表示最大正向平均整流電流是1A，最大反向重復峰值電壓60V。

五、三極管

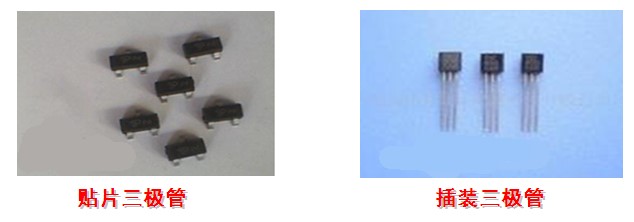

1、三極管的外觀及圖形

2、三極管的作用

   放大：三極管工作在放大區，用來組成放大電路。 開關：三極管工作在飽和區或截止區。

3、三極管的分類

按封裝分：貼片和插件三極管。

按材料分：鍺管和硅管。

按結構分：NPN和PNP。

按用途分：放大和開關。

4、三極管的封裝和標識

  倉庫內的三極管有：

   NPN：8050（J3Y）、 9013(J3)。

   PNP：8550（2TY）、 9012(2T1) 。

5、三極管的檢測

  將數字萬用表?yè)苤炼O管檔，紅表筆固定任接某個引腳，用黑表筆依次接觸另外兩個引腳，如果兩次顯示溢出符號“OL”或“1”。若是PNP型三極管，則紅表筆所接的引腳就是基極B。如果在兩次測試中，一次顯示值小于1V，另外一次顯示溢出符號“OL”或“1”（視不同的數字萬用表而定），則表明紅表筆接的引腳不是基極B，此時應改換其他引腳重新測量，直到找出基極為止。

六、 干簧管的外觀及圖形

1、定義：

      干簧管是干式舌簧管的簡稱，干簧管又叫磁控管，是一種有觸點的無源

      電子開關元件，具有結構簡單，體積小便于控制等優點。

 2、原理：

      其外殼一般是一根密封的玻璃管，管中裝有兩個彈性簧片，還灌有一種叫金屬

      銠的惰性氣體。平時，玻璃管中的兩個由特殊材料制成的簧片是分開的。當有

      磁性物質靠近玻璃管時，在磁場磁力線的作用下，管內的兩個簧片被磁化而互

      相吸引接觸，簧片就會吸合在一起，使結點所接的電路連通。外磁力消失后，

      兩個簧片由于本身的彈性而分開，線路也就斷開了。

3、特點：

（1）結構緊湊、重量小，能夠安裝在極度有限的空間，極適合用于微型化設備。

（2）干簧管的開關元器件被氣密式密封于一惰性氣體氣氛中，永遠不會與外界環境

     接觸，工作壽命長。

 干簧管靈敏值:

 干簧管靈敏值又叫AT值，是決定干簧管靈敏度的重要參數，AT值越小靈敏度越高。

 倉庫內的干簧管

 AT值：15-20

       25-30

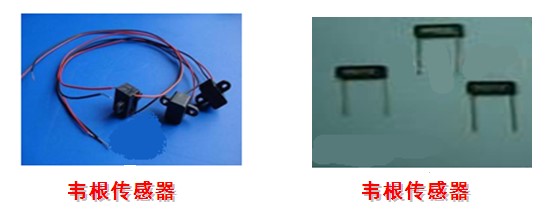

七、韋根傳感器的外觀及圖形

1、定義：

   韋根傳感器是利用韋根效應制成的一種新型無源磁敏器件。它無需外加

   工作電源便能將磁信號轉變成電信號，因此它又被稱為零功耗磁敏傳感器。

2、原理：

   韋根是傳感器中磁性雙穩態功能合金材料在外磁場的激勵下，磁化方向瞬間發生

   翻轉，從而在檢測線圈中感生出電信號，實現磁電轉換。此后若該磁場減弱，敏  感絲磁化方向?qū)⒈３址€(wěn)定不變，感應線圈也無電脈沖輸出；但當相反極性（S極）磁場增強到觸發磁感應強度時，敏感絲磁化方向又瞬間發生翻轉，并在感應線圈中感生出一個方向相反的電脈沖。如此反復，韋根傳感器便將交變磁場的磁信號轉換成交變電信號。

八、晶振的外觀及圖形

1、晶振的分類

  按材料可分：石英晶振和陶瓷晶振。

2、晶振的作用

     每個單片機系統里都有晶振，全稱是叫晶體振蕩器，在單片機系統里晶振的作用    非常大，他結合單片機內部的電路，產生單片機所必須的時鐘頻率，單片機的一切指令的執行都是建立在這個基礎上的，晶振的提供的時鐘頻率越高，那單片機的運行速度也就越快。

倉庫內的晶振：

32.768kHz、2MHz、4MHz、13.56MHz。

4M陶瓷振蕩器。

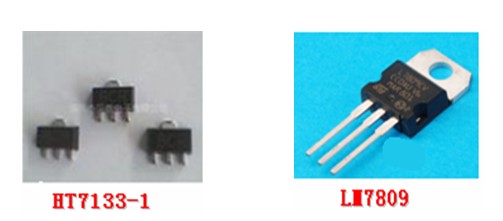

九、電壓調節器的外觀及圖形

   作用：輸入一定范圍內的電壓輸出較穩定的電壓。

   如：HT7133-1輸入電壓最高可達24V，輸出3.3V的固定電壓。

   倉庫有HT7133-1 、HT7544-1、HT7030-1、HT1015-1等。

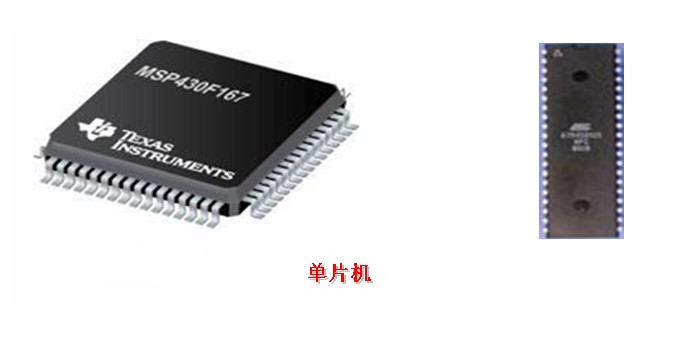

十、單片機的外觀及圖形

處理能力強

    MSP430系列單片機是一個16位的單片機，采用了精簡指令集（RISC）結構，具有豐富的尋址方式（7 種源操作數尋址、4 種目的操作數尋址）、27 條內核指令以及大量的模擬指令；大量的寄存器以及片內數據存儲器都可參加多種運算；還有高效的查表處理指令。這些特點保證了可編制出高效率的源程序。

運算速度快

   MSP430 系列單片機能在25MHz晶體的驅動下，實現40ns的指令周期。16位的數據寬度、40ns的指令周期以及多功能的硬件乘法器（能實現乘加運算）相配合，能實現數字信號處理的某些算法（如FFT等）。

超低功耗

     MSP430 系列單片機的電源電壓采用的是1.8-3.6V 電壓。因而可使其在1MHz 的時鐘條件下運行時，芯片的電流最低會在165μA左右，RAM保持模式下的最低功耗只有0.1μA。

片內資源豐富

     MSP430 系列單片機的各系列都集成了較豐富的片內外設。它們分別是看門狗（WDT）、比較器A、定時器A0（Timer_A0）、定時器A1（Timer_A1）、定時器B0（Timer_B0）、UART、SPI、I2C、硬件乘法器、液晶驅動器、10位/12位ADC、16位Σ-Δ ADC、DMA、I/O端口、基本定時器（Basic Timer）、實時時鐘（RTC）和USB控制器等若干外圍模塊的不同組合。其中，看門狗可以使程序失控時迅速?gòu)?fù)位；模擬比較器進行模擬電壓的比較，配合定時器，可設計出A/D 轉換器；16 位定時器（Timer_A 和 Timer_B）具有捕獲/比較功能，大量的捕獲/比較寄存器，可用于事件計數、時序發生、PWM等。
